Электростатические патроны (Electrostatic Chuck, сокращенно ESC) играют важную роль в
2025-08-18

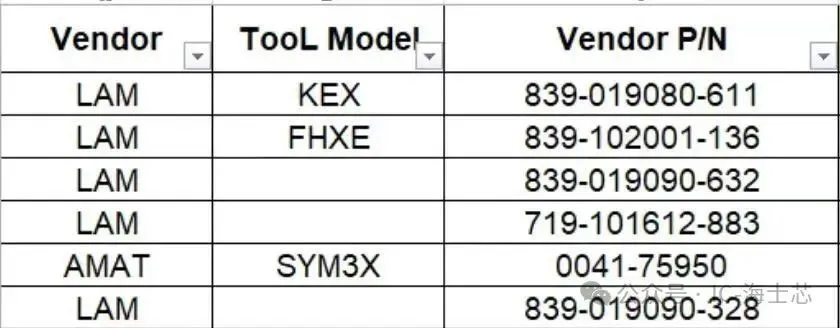

Электростатические патроны (Electrostatic Chuck, сокращенно ESC) играют важную роль в современных высокотехнологичных производственных процессах, особенно при обработке таких точных объектов, как кремниевые пластины. Они надежно удерживают заготовки с помощью электростатической силы, избегая использования традиционных механических зажимов или вакуумного всасывания, что упрощает производственный процесс. В отличие от вакуумных патронов, электростатические патроны не зависят от перепада давления, что позволяет обеспечить лучший контроль и гибкость в обработке пластин. Электростатические патроны широко используются в производстве полупроводников в таких процессах, как плазменное травление, химическое осаждение из паровой фазы (CVD) и ионная имплантация.

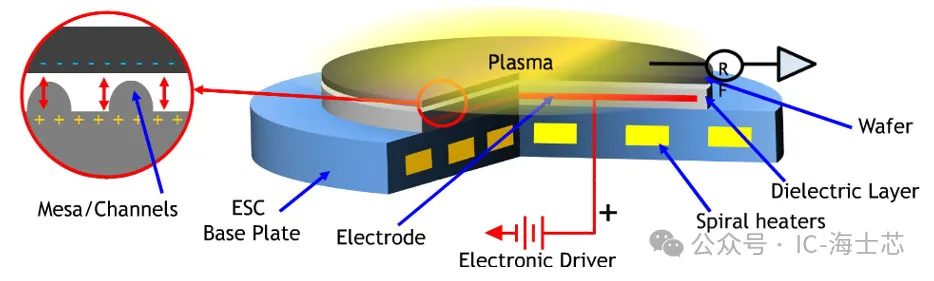

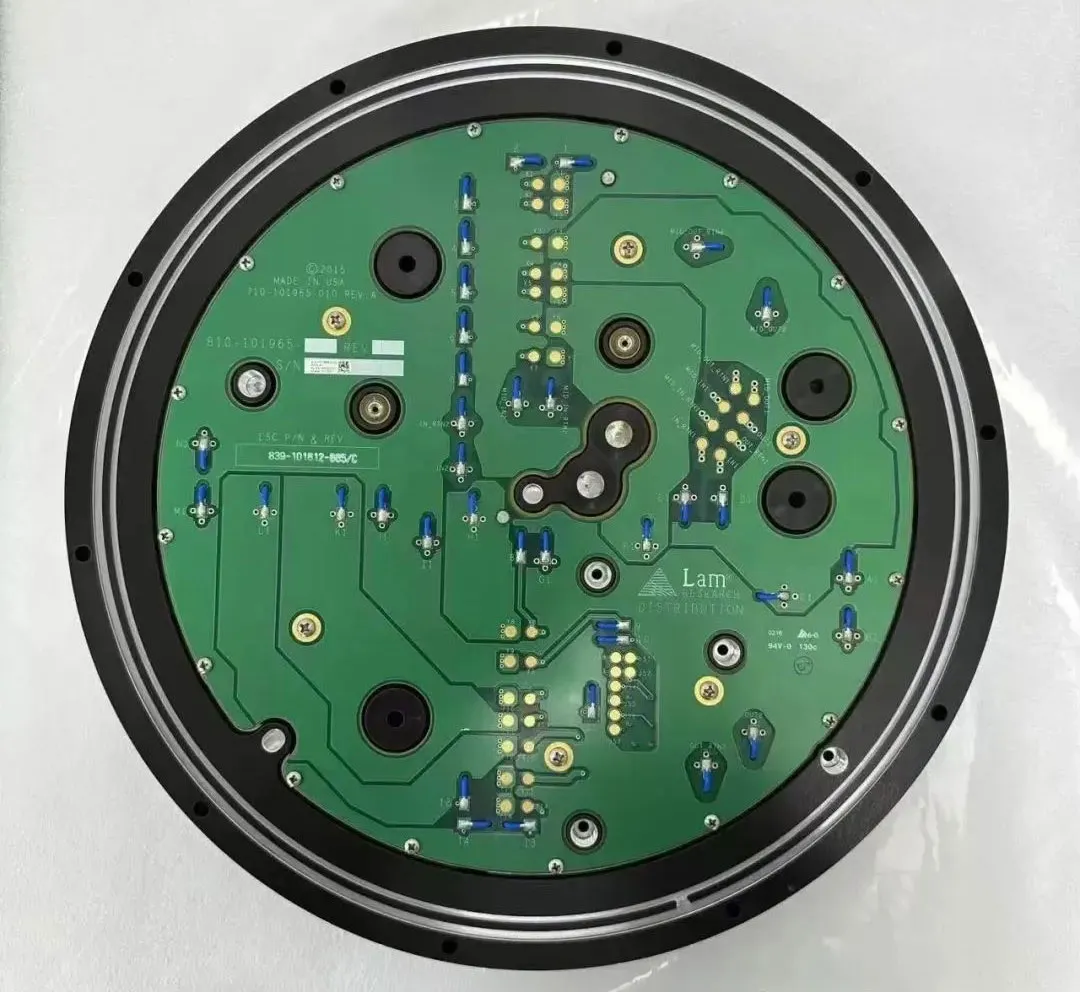

В настоящее время в оборудовании для травления ESC обычно используется в качестве нижнего электрода. ESC использует электростатику для удержания пластины (wafer) и одновременно поддерживает фиксированную температуру пластины.
Ранние традиционные методы фиксации пластины заключались в механическом прижатии периметра пластины для ее фиксации на электроде, но это имело два очевидных недостатка: ① центр пластины недостаточно плотно прилегал к электроду; ② часть пластины, прижатая механическим зажимом, не могла быть протравлена.
1.Принцип работы ESC и принцип адгезии

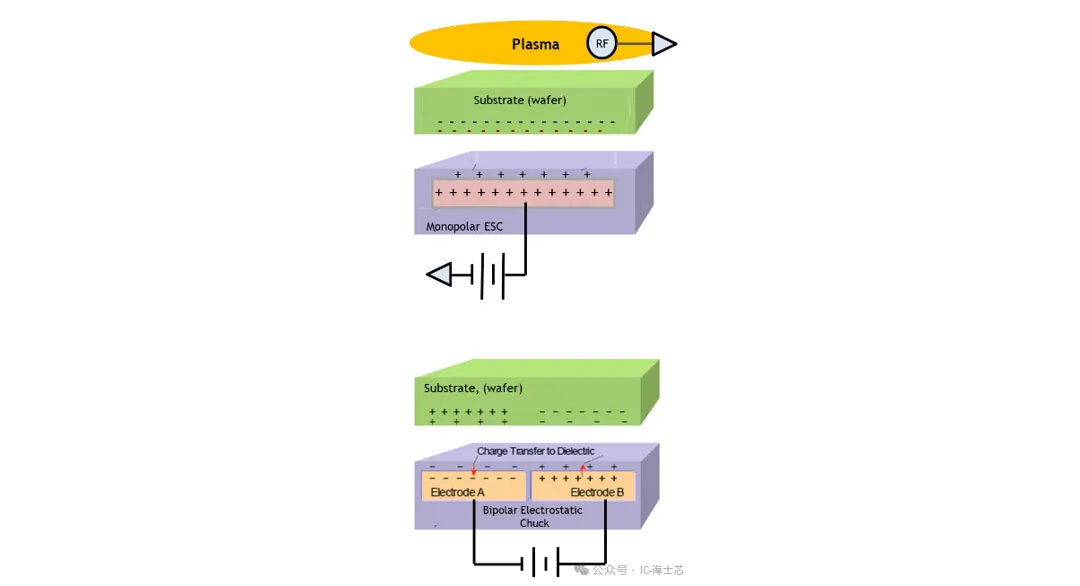

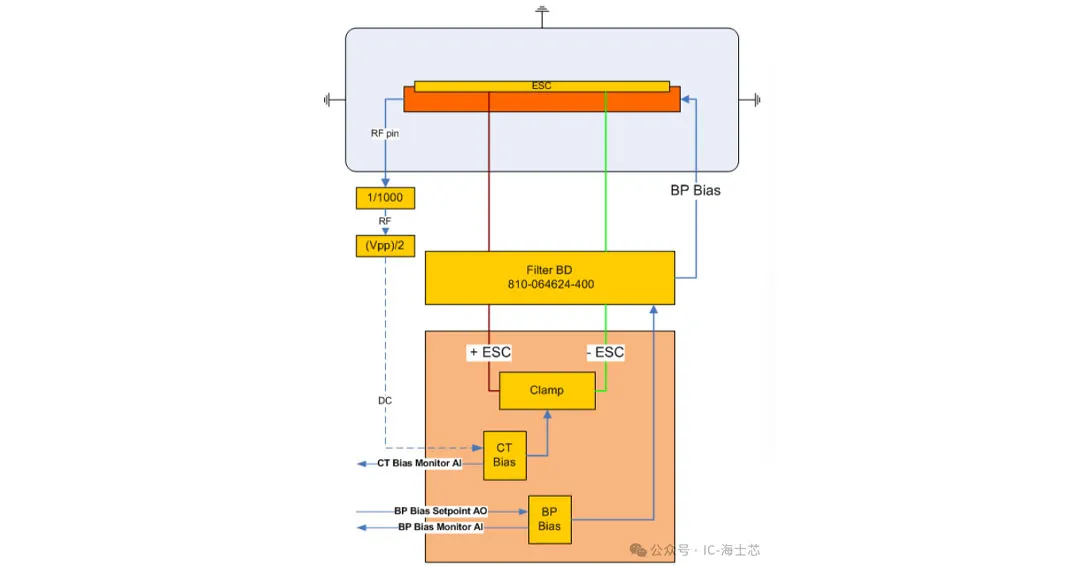

По своей структуре ESC делятся на два типа: монополярные (Monopolar) и биполярные (Bipolar). Принцип работы ESC, если кратко, заключается в том, что между пластиной и электродом действует кулоновская сила притяжения между положительными и отрицательными зарядами, что заставляет пластину прилипать к электроду.
В зависимости от разницы в электропроводности материалов, ESC можно разделить на два типа: кулоновский ESC и тип Джонсона-Рабека (Johnson-Rahbek). В кулоновском ESC между пластиной и ESC находится изолятор (обычно из оксида алюминия, полиимида), и нет движения заряда. Когда на электрод ESC подается высокое напряжение в 3000 В, на обратной стороне пластины индуцируются заряды противоположной полярности, и пластина удерживается за счет кулоновского взаимодействия между этими зарядами. Поскольку в кулоновском ESC нет движения заряда, время отклика Chuck/Dechuck хорошее. Однако, поскольку сила адгезии мала, для адгезии необходимо высокое напряжение.

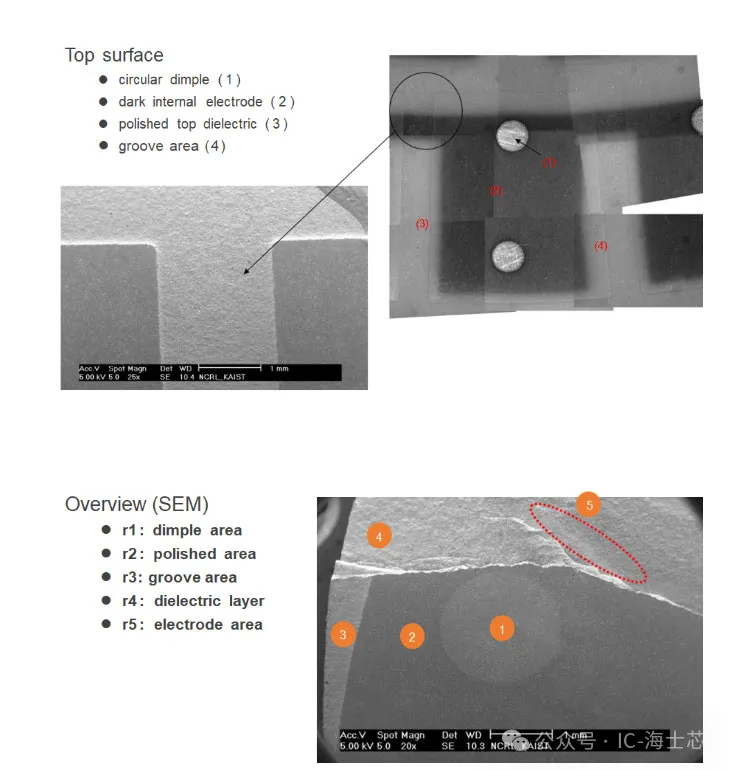

В ESC типа Джонсона-Рабека между пластиной и ESC вставлен материал с определенной степенью электропроводности. Когда на электрод ESC подается напряжение, поскольку заряды перемещаются в керамике и концентрируются у поверхности, расстояние между положительными и отрицательными зарядами сокращается, что характеризуется большой силой адгезии.
2.Принцип контроля температуры пластины
Контроль температуры пластины осуществляется косвенно через термический контакт между контролируемым по температуре ESC и обратной стороной пластины. Циркулирующая охлаждающая жидкость поддерживает ESC при соответствующей фиксированной температуре. Поскольку теплопередача от ESC к пластине недостаточна только за счет физического контакта, в настоящее время между пластиной и ESC подается поток гелия (He flow) для помощи в теплопередаче. Поскольку гелий легче воздуха и других травильных газов, скорость молекулярного движения высока, он движется туда и обратно между пластиной и ESC для передачи тепловой энергии, и теплопроводность гелия примерно в 6 раз выше, чем у воздуха и других травильных газов, что позволяет хорошо контролировать температуру.
